Stacja posiada dwie 350 metrowe anteny znajdujące się w Allouis we Francji. Współrzędne anten: 47,1695 ° N 2,2046 ° E. Operatoratorem nadajnika jest: TéléDiffusion de France. Nadajnik o mocy 1500 kW (1000 kW w nocy 00-06h) pracuje na częstotliwości 162 kHz. Nadjnik ma zasięg 3500 km (2175 mil). TéléDiffusion de France emituje sygnał czasowy TDF, kontrolowany przez LNE – SYRTE, z nadajnika długofalowego Allouis o częstotliwości 162 kHz. Nadajnik był wcześniej znany jako France Inter, nadający z modulacją amplitudy AM. Emisję sygnału AM zaprzestano pod koniec 2016 r., ale nadajnik pozostaje nadal w użyciu dla emisji sygnału czasu i innych sygnałów cyfrowych. Obecnie znany jest jako ALS162. W 1980 r. Zainstalowano pierwszy zegar atomowy do regulacji częstotliwości nośnej. Sygnał czasu jest generowany przez niezwykle dokładne cezowe zegary atomowe i emitowany zmodulowaną fazowo falą nośną 162 kHz. Odbiór sygnału czasu wymaga bardziej złożonego odbiornika niż popularna usługa DCF77, ale znacznie mocniejszy nadajnik (od 22 do 40 razy) daje mu znacznie większy zasięg 3500 km. Sygnał jest prawie ciągły, ale w każdy wtorek regularnie planowane są przerwy na konserwację od 08:00 do 12:00. Ponad 300 000 urządzeń we Francji i za granicą (sygnalizacja świetlna, oświetlenie publiczne itp.) sterowanych jest sygnałem czasu z nadajnika w Allouis. Wcześniej sygnał nadajnika miał moc 2000 kW, ale został zredukowany do 1500 kW, testowana jest dalsza redukcja mocy do 1100 kW w celu oszczędności. TéléDiffusion de France (TDF) nadaje sygnały czasowe poprzez modulację fazową fali nośnej o ± 1 radiana co 0,1 s co sekundę, z wyjątkiem 59 sekundy każdej minuty. Ten wzór modulacji powtarza się cyklicznie. Kodowanie binarne danych daty i godziny w sekundach od 15 do 18 i od 20 do 59 jest identyczne jak w DCF77; liczby minut, godzin, dni miesiąca, dni tygodnia, miesięcy i roku są przesyłane co minutę od 21 do 58 sekundy, zgodnie z francuską ustawową skalą czasu. Przesyłany czas to czas lokalny nadchodzącej minuty. Podobnie jak DCF77, bit 20 ma zawsze wartość 1, bit 18 wskazuje, że czas lokalny to UTC + 1 (CET), bit 17 wskazuje, że czas lokalny to UTC + 2 (CEST), a bit 16 wskazuje, że zmiana czasu lokalnego nastąpi pod koniec bieżącej godziny. Bit 15 jest zarezerwowany, aby wskazać nieprawidłowe działanie nadajnika. Jako rozszerzenie kodu DCF77, bit 14 jest ustawiany w święta (14 lipca, Boże Narodzenie itp.), bit 13 jest ustawiany na dzień przed świętami. Bity 7–12 są nieużywane i zawsze są przesyłane jako 0. Bity od 3 do 6 zapewniają dodatkowe sprawdzanie błędów; kodują całkowitą liczbę zestawów bitów (waga Hamminga) bitów od 21 do 58. Ponieważ obejmuje to parzyste bity parzystości, suma jest zawsze parzysta. Ponadto, chociaż w tym zakresie znajduje się 38 bitów, nie wszystkie mogą zostać ustawione. Możliwe wartości to liczby parzyste od 4 (we wtorek 2000-01-04 o 00:00) do 24 (w niedzielę 2177-07-27 o 17:37). W przeciwieństwie do DCF77, bit 19 nie jest używany do ostrzeżeń, ale zawsze ma wartość zero. Zamiast tego bit 1 służy do ostrzegania o dodatnim drugim skoku pod koniec bieżącej godziny, a bit 2 służy do ostrzegania o (bardzo mało prawdopodobnym) ujemnym drugim skoku. W przypadku sekundy przestępnej, dodatkowy bit zerowy jest wstawiany między bitami 2 i 3. Ma on być wstawiony o 23:59:03, w 59 minucie godziny (podczas której przesyłany jest znacznik czasu dla minuty: 00) , tak aby wszystkie znaczniki minut były nadawane we właściwym czasie.

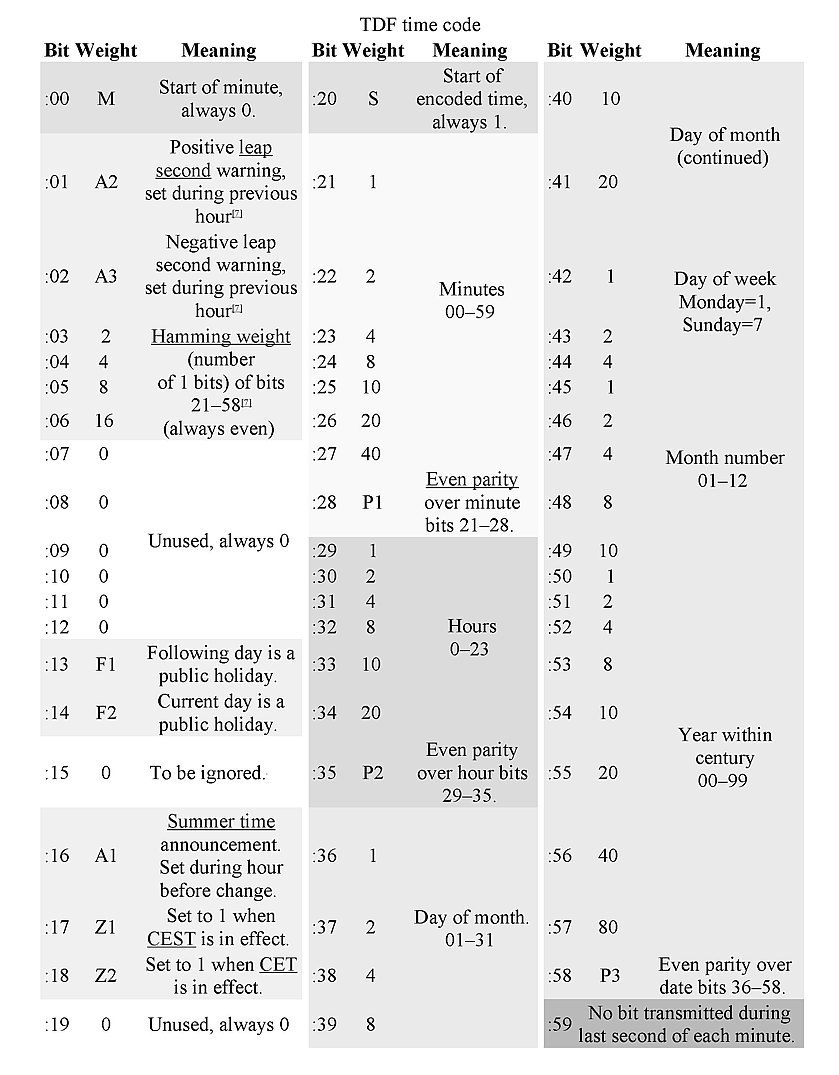

TDF
